系統概述
System Overview
低壓機組自動化系統適應于400v低壓水輪發電機的計算機監控、自動控制、保護、測量、信號、遠動等自動化功能。

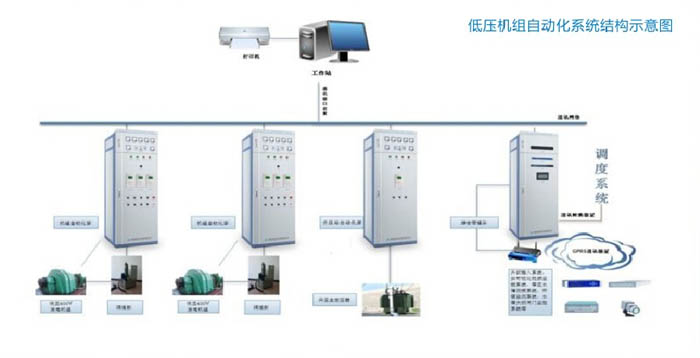

本系統主要包括機組一體化控制屏、升壓站一體化控制屏、綜合管理屏和計算機監控等一、二次設備，根據小型水電廠系統的機組容量、電廠規模、技術要求等情況，會有不同的設備配置要求和技術集成應用方式。
本系統設備技術先進、質量可靠、節能環保、運行安全。經濟實用，完全能滿足我國小水電贈效擴容改造及新建、生產自動化管理、安全經濟運行、無人值班（少人值守）的小型水電廠需要，在我國農村小水電增效擴容改造中得到廣泛應用。
系統特點
System Features
機組一體化控制屏設計采用“調速、勵磁、控制、保護、同期、溫度巡檢、一次回路”七合一功能，設計精巧，工藝精美，拆卸方便，接線簡單，可靠性高、性價比高。
★ 一次設備和二次設備設計在一個整體機柜中；
★ 采用微機技術，實現400v低壓機組的發電機主回路和發電機的自動控制、發電機的保護、發電機的二次測量、發電機的勵磁（無刷勵磁）以及水輪機的自動控制等集中于一體化的設計，并可實現與后臺計算機通訊；
★ 實現無人值守或少人值守；
★ 設計有完善的自動化控制系統，手動控制系統，保證二次設備部分元器件有損壞時，能正常發電；
★ 元器件選用成熟廠家的產品，可靠性高；
★ 采用先進冗余設計，今后升級的低成本考慮。
主要功能
The main function
低壓機組自動化系統具有機組全自動開停機、自動按給定負荷AGC、按給定水位經濟發電控制等高級應用軟件功能。關鍵設備主要功能如下：
機組一體化控制屏主要功能：
★ 完成機組的自動開機、自動停機、事故停機等的自動控制等功能；
★ 完成機組的自動準同期并網；
★ 具有有功功率與無功功率的自動化調節功能；
★ 具有閥門與閘門的自動關閉功能；
★ 具有發電機三段式復合電壓電流保護、零序電壓保護、過負荷保護、高頻保護、低頻保護、過電壓保護、非電量保護、控制回路異常報警、TV斷線報警等功能；
★ 具有三相電流、三相線電壓、三相相電壓、零序電流、零序電壓、有功P、無功Q、Cos 、發電機頻率、電網頻率等測量功能。
升壓站一體化控制屏主要功能：
★ 線路及主變的測控；
★ 線路及主變的保護、告警及事件記錄，事故錄波記錄等；
★ 線路及主變的自動、手動同期并網。
.jpg)
綜合管理屏主要功能：
★ 電廠設備的數據采集、集中管理、顯示、打印等；
★ 電廠的保護、告警及事件事件錄波記錄等；
★ 水情測報數據采集、管理；
★ 環境監測數據采集、管理；
★ 視頻監控數據采集、管理；
★ 電廠的遠方通信；
★ GPRS無線通信、ONCALL手機短信；
★ WEB互聯網瀏覽。
